Padrão de água COPASA

Nesta página, você encontrará instruções para a construção/montagem do Padrão de água e do Padrão de água múltiplo.

Instruções para instalação do padrão Copasa

Peças para montagem do padrão Copasa

Nota 01: Registro em esfera com corpo em latão com banho de cromo, classe de pressão de 10kgf/cm², junta roscável interna e externa (macho/fêmea), acionada por borboleta metálica, conforme norma ABNT-BR6834, tabela A-7, designação 383.0 e orifício para uso de lacre da Copasa. Esfera em latão cromado ou aço inox, sedes e vedação da haste em PTFE, passagem reduzida, acionamento por borboleta metálica protegida contra corrosão com tinta na cor verde, notação Munsell, conforme norma ABNT-NBR 6493. Amostragem, especificações, procedimentos e requisitos para testes e inspeção de qualidade, conforme NBR 5426 e NBR 14788.

Local para instalação do Kit padrão Copasa

O padrão de água Copasa, deve ter um afastamento de  no máximo 1,50 m (um metro e meio) em relação à testada do lote (muro de frente). No caso em que as prefeituras municipais exigirem um afastamento da fachada superior a 1,50 m em relação à divisa do passeio, o padrão poderá ser deslocado, a critério da Copasa; se você for instalar o padrão próximo ou paralelo ao padrão de energia elétrico, observe que deverá existir uma distância mínima de 30cm entre eles e os seus respectivos ramais internos;

O local de instalação do cavalete padrão de água Copasa deve ser de livre acesso, facilitando a leitura mensal do hidrômetro.

Como instalar o padrão de água Copasa

Para a instalação hidráulica predial interna do imóvel, utilize o material adequado de maneira o evitar vazamentos. Não recomendamos o uso de mangueiras.

O tubo em ferro galvanizado deve ter 60 cm, ficando 40 cm acima do piso e o restante enterrado e fixado na base de concreto.

O tubo (gabarito para hidrômetro) deve ficar perfeitamente nivelado. Esse tubo será posteriormente substituído pelo hidrômetro.

O tubo em ferro galvanizado deve ter 75 cm, ficando 40 cm acima do piso e o restante enterrado e fixado no base de concreto

O padrão deve ter um afastamento de, no máximo, 1,50 m (um metro e meio) em relação à testada do lote (muro de frente).

A tubulação que vai até o passeio que será colocada pela Copasa, é em PEAD (polietileno de alto densidade), flexível, na cor azul, DN 20.

Base bloco de concreto Kit padrão Copasa

A base do cavalete é fabricada em concreto.

Traço 1:2:3 (cimento: areia: brito zero), deve ser premoldado em uma forma conforme imagem:

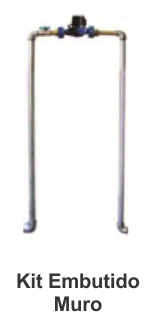

COMO INSTALAR O PADRÃO EMBUTIDO (NO MURO OU MURETA)

O nicho / abrigo para abrigar o padrão de 1/2” ou de 3/4” deve ser feito conforme as medidos abaixo:

Nincho abrigo para kit Copasa muro

O nicho a ser construído no muro ou em mureta deve ter, no mínimo, as dimensões abaixo, para permitir a instalação, manutenção e leitura do hidrômetro.

Largura: 60cm altura: 50cm profundidade: 12cm

O revestimento interno do nicho deve ser feito com emboço e reboco.

A Copasa aceita acabamento mais fino, desde que mantidos as dimensões mínimas, NÃO sendo, entretanto, permitido o uso de caixas de qualquer tipo.

Se você quiser proteger o padrão instalando uma tampo no nicho, esta tampa não pode ter nenhum tipo de fecho ou fechadura. Ela deve ter um puxador para facilitar sua abertura e ser provido de aletas para ventilação adequada.

OBS.: para adquirir a tampa porta abrigo proteção para hidrômetro entre em contato conosco.

Instruções para instalação do padrão múltiplo cavalete de água

O padrão copasa múltiplo  é um padrão especial derivado de apenas um ramal da rede de água com derivações para 2 hidrômetros, 3 hidrômetros ou 4 hidrômetros usados para ligações de água para imóveis independentes e com instalações hidráulicas próprias.

APLICAÇÕES:

• Conjuntos/imóveis residenciais multifamiliares.

• Imóveis de uso misto (residenciais, comerciais etc.).

• Prédios comerciais e pequenos shopping centers.

Peças para montagem do padrão Copasa

*Nota 01: Registro em esfera com corpo em latão com banho de cromo, classe de pressão de 10kgf/cm21, junta roscavel interna e externa (macho/fêmea), acionada por borboleta metálica, conforme norma ABNT-NBR 6834, tabela A-7, designação 383.0 e orifício para uso de lacre da Copasa. Esfera em latão cromado ou aço inox, sedes e vedação da haste em PTFE, passagem reduzida, acionamento por borboleta metálica protegida contra corrosão com tinta na cor verde, notação Munsell, conforme norma ABNT-NBR 6493. Amostragem, especificações, procedimentos e requisitos para testes e inspeção de qualidade, conforme NBR 5426 e NBR14788.

Cavalete padrão copasa múltiplo duplo

Cavalete padrão copasa múltiplo triplo

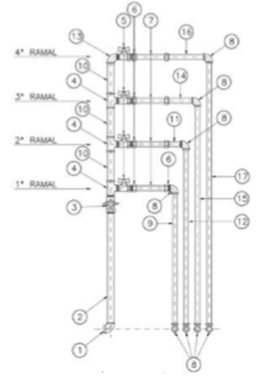

Cavalete padrão copasa múltiplo quádruplo

Instalação do padrão múltiplo cavalete Copasa

Visando facilitar a leitura mensal dos hidrômetros, o padrão múltiplo deverá ser instalado em local de fácil acesso, em uma das opções a seguir a ser definida na vistoria prévio realizado pelo Copasa:

- no muro/mureta lateral ou paralelo ao muro/divisa lateral (figuras 6 e 7);

- no muro/moreia frontal (figuro 8);

Observações:

- O padrão múltiplo cavalete Copasa deverá manter uma distância mínimo de 30 cm do padrão de energia elétrica;

- Os materiais a serem empregados na instalação predial interna do imóvel devem ter qualidade necessária para se evitar vazamentos, sendo que o uso de mangueiras, não é recomendado.

Critérios para instalação:

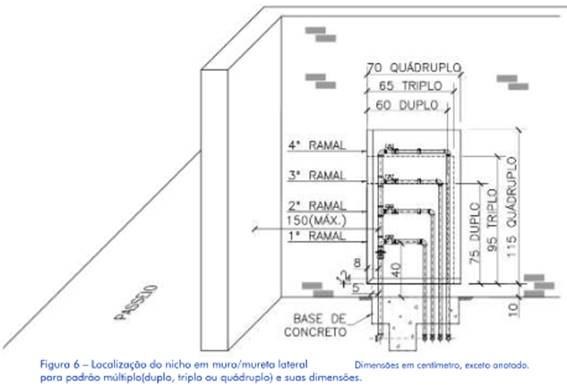

Muro/mureta lateral (nicho): Para instalação no muro/moreia lateral deverá ser obedecido o afastamento de, no máximo, 1,50 m (um metro e meio) em relação à testado do lote (muro de frente) conforme figura 6. No caso em que as posturas municipais exigirem um afastamento da fachada superior a essa medida, o padrão poderá ser deslocado, o critério do Copasa.

Quando da impossibilidade de se instalar no muro lateral ou diante do sua inexistência, o padrão múltiplo poderá ser assentado paralelo ao muro lateral ou divisa com afastamento mínimo de 20 cm conforme figura 7.

Localização do padrão múltiplo ao muro ou divisa lateral

Muro/mureta de fachada (nicho): Para instalação no muro frontal deve ser utilizado o nicho, conforme figura 8, de acordo com o tipo de padrão múltiplo (duplo, triplo ou quádruplo) sendo recomendado a instalação de tampo no nicho sem nenhum tipo de fecho ou fechadura. Ela deve ter um puxador para facilitar sua abertura e ser provido de aberturas para ventilação adequada.

O revestimento interno do nicho deve ser feito com emboço e reboco. A Copasa aceita acabamento mais fino, desde que mantidas as dimensões mínimas, não sendo permitido o uso de caixas de qualquer tipo.

Localização do padrão copasa múltiplo no muro / mureta frontal
